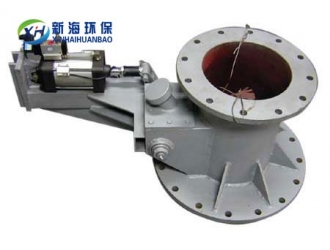

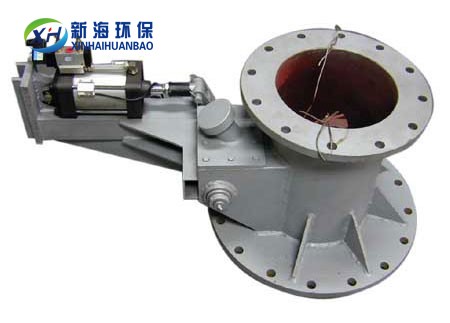

氣動鐘罩閥簡介：
本閥是氧化鋁粉稀、濃相輸送管道系統壓力罐配套的專用閥門。采用氣動裝置操作閥門開啟、關閉，配有閥門關到位信號反饋開關,可實現遠程操作和系統工作程序自動控制。電磁閥有防塵功能，特別適用多粉塵環境中使用。
具有結構緊湊、占地面積小、氣密性嚴、可靠性高、特別是在驅動裝置上作了重大改進，由固定式啟閉改為同步啟閉。增加了運行器，確保了閥盤的開啟關閉始終與軸心線保持垂直運動，從而提高了吊繩的使用壽命，減少了故障。閥盤的運行設制了導向系統使之運行平穩、耐腐、耐磨、耐壓的鎳基合金作密封副，采用線密封，排除了介質物對密封性能的影響，提高了密封的可靠性及耐壓性。
結構原理：
主要由驅動裝置同步運行器、支架、筒體、導向桿、閥體、閥盤、限位專置、專用扶梯組成。其運行原理為，當驅動裝置通電后作旋轉運動，提升吊繩帶動導向桿，通過導向桿連接；軸把運動傳動給閥盤，從而使閥盤作上運動，達到開啟的目的。反之驅動裝置反轉則閥盤下落關閉。在驅動裝置得電啟動的同時，同步器同時啟動，推動驅動裝置作直線同步前進或后退，確保閥盤啟閉的垂直中心運動。
設備參數：
公稱壓力：PN 0.6 Mpa
公稱通徑：DN200、DN300
適用介質：氧化鋁粉未、微粒等物料
適用溫度：≤150℃
主要材料：閥門為碳鋼，密封件為氟橡膠
氣動裝置參數：
氣源壓力：0.45～0.6Mpa
介質：干燥壓縮空氣
氣源接口尺寸：Rc1/4"
閥門“開-關”信號反饋：在閥門“關”的位置設置信
號反饋微動開關
產品標準：0/(JB)DF02
安裝說明：
將四大部件即本體（包括筒體、導桿、閥盤、閥體）、支架、驅動件、扶梯。部件安裝，首先將本體（即筒體、導桿、閥盤、閥體）經清洗后與管道連接牢固，確保導桿與水平面垂直，確認后，吊裝支架與本體用緊固件固牢。再將同步器裝于支架頂端軌道上將電動葫蘆與同步器體架固牢將電動葫蘆鋼絲繩放下將頭部吊環與導向桿通過，軸連接一體，總體即完畢，最后檢查所有緊固件無誤后安裝電控系統 。
